磨削时进刀量大，砂轮磨削力差，冷却不充分，磨削温度650℃-850℃。在这个温度范围，温度未超过了材料的A1点，但温度大于回火的二次硬化峰值温度，产品最终硬度将下降，根据温度的高低硬度在45-62HRC之间变化。材料硬度降到最低，硬度45-55HRC。这便是人民常说的磨削退火，注意：高速钢因为红硬性好的原因，磨削退火温度比一般的碳素工具钢、合金工具钢的高得多，通常有磨削氧化色后一般的碳素工具钢、合金工具钢硬度都将大幅度下降，而高速钢则下降很少或基本不下降。

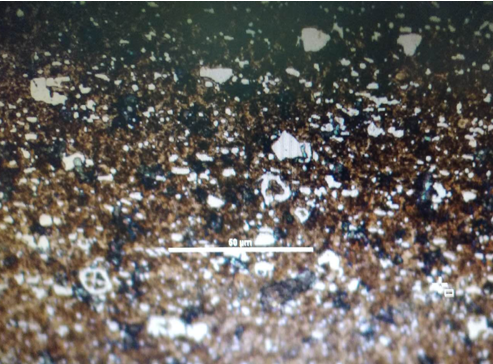

磨削温度接近相变点A1左侧温度时工件表面的金相组织如下图：

组织：回火马氏体+新析出碳化物+共晶碳化物。由于没有相变，原始晶粒不发生变化。

由于硬度太低，此时的产品基本上已经失去切削功能，产品使用刃口会短时间内发生卷刃、变形。

待续……
